Изобретаем сверло?

Казалось бы, спиральное сверло — очень простая вещь, выпускается уже сотню лет по всему миру, что тут можно еще изобрести?

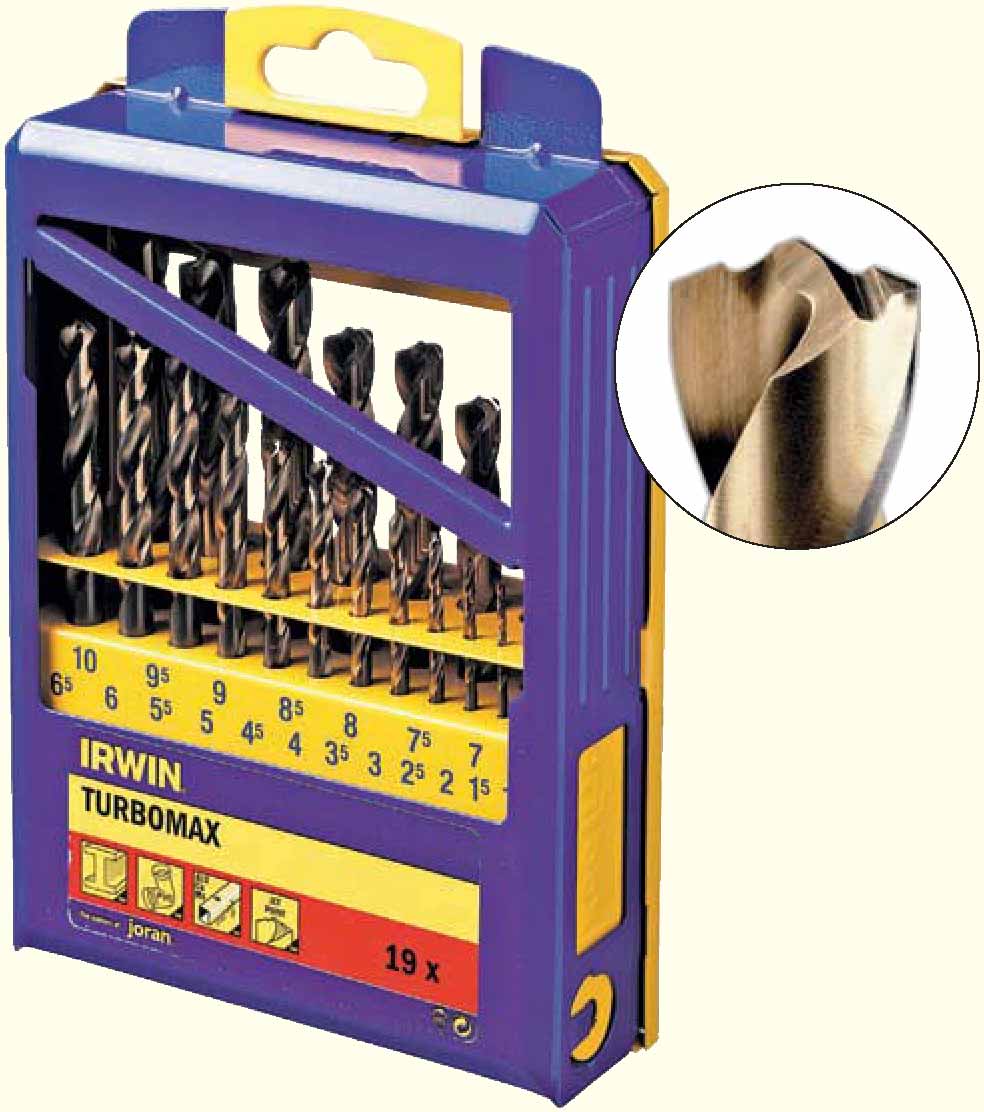

Но конструкторы компании Irwin сумели усовершенствовать и его. Скорость сверления определяется размером площадки в центре сверла, где окружная скорость вращения стремится к нулю и материал сопротивляется сверлению больше всего. Новый тип заточки Jet Point Tip имеет максимально острый центр в виде пирамидки с очень острым углом заточки, для расширения которой вокруг сделаны углубления. Боковые резцы, сформированные наружными скосами и выемками по бокам центрального острия, тоже ускоряют выборку материала за счет большей длины режущей кромки, что заодно повышает ее стойкость. Острый центр исключает соскальзывание сверла в сторону вначале сверления, позволяя отказаться от накернивания. Третье усовершенствование — на задней кромке сверла снята дополнительная фаска, уменьшающая поверхность трения сверла о материал и ускоряющая работу. «Ленточки» спиральной части тоже имеют не совсем традиционный профиль. На стержне сверла в той части, которая зажимается в патрон дрели, сняты три фаски шириной 60 градусов, отчего губки патрона держат Turbomax намного крепче, чем любое гладкоцилиндрическое сверло. Кстати, в КБ одного из авиационных заводов нашей страны рабочие опытного производства делали эти фаски на хвостовиках сверл еще давно, но советские соображения о «технологичности производства сверл» не позволили этой идее внедриться широко. Зато она была заново переоткрыта на фирме Irwin, Что ж, давняя мудрость «в физике нет секретов» подтвердилась еще раз, и именно Irwin пустила в широкую продажу столь улучшенные сверла.

Справедливости ради надо заметить, что компания Irwin начиналась с того, что в 1884 году Чарльзу Ирвину, владельцу аптеки в городе Мартинсвилле, штат Огайо, местный кузнец принес свое изобретение — спиральный бур по дереву с винтовым наконечником (Solid center auger bit). Кузнец продал права на изобретение Ирвину, и тот в 1885 году вместе с четырьмя друзьями основал компанию «Ирвин Аугер Бит Ко,», она-то и начала выпуск этих буров. Спустя несколько лет буры от Ирвина столь распространились, что дореволюционные книги по столярному делу называют сверло Ирвина просто «американским».

Больше сотни лет фирма занимается почти исключительно сверлами и бурами — неудивительно, что их инженеры накопили большой опыт. Чего стоит только двойная спираль на бурах по камню, которая столь же эффективно отводит пыль при сохранении высокой прочности инструмента на сжатие. Фирма выпускает спиральные сверла и буры по металлу, камню, перфораторные буры, перовые сверла по дереву и множество ручного и механизированного инструмента, спонсирует гоночную команду Nascar Irwin Racing.

Инженеры Irwin еще раз подтвердили, что усовершенствовать можно все, даже столь простую на первый взгляд вещь, как сверло.

*

Дополнение: фаски на цилиндрической части сверла – это достаточно банальное «изобретение». В нашей стране, как и во всех прочих от этого отказались по причине безопасности. Так как если сверло во время работы заклинит, губки патрона просто проскользнут по сверлу. Если же будут фаски, то деталь может вылететь и трамвировать человека, может разлететься само сверло или дрель будет вырвана из рук…

Следующий момент – это одноразовые сверла? Обычное сверло можно затачивать буквально пока оно «не закончится» и это может делать практически любой работяга в цеху. Ну а вот такое сверло без специальной приспособы не заточить… потом правильность заточки надо как-то еще контролировать…

*
