Закладные детали - применение в строительстве

Сегодня наша республика переживает строительный бум - в Казахстане строят и строят... насколько хорошо? Какие технологии применяют и как соблюдаются нормы? Об этом сегодня у нас разговор.

Закладные элементы - это металлические изделия, соединенные между собой при помощи дуговой сварки. Их устанавливают еще на начальных этапах строительства, чтобы обеспечить прочность, жесткость и надежную фиксацию железобетонных конструкций. Благодаря закладным деталям здания и сооружения сохраняют устойчивость даже при высоких нагрузках.

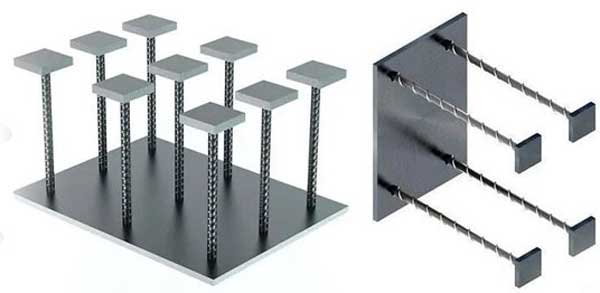

Основные элементы закладных конструкций

К наиболее распространенным видам относят:

1. анкеры- передают нагрузку от опорных пластин на бетонное основание;
2. усиленные анкеры- отличаются наличием дополнительной опорной пластины.
3. анкерные группы- объединенные стержни, равномерно распределяющие усилия, в том числе срезающие и сдвигающие;
4. опорные пластины- принимают нагрузку от закладной и передают ее на анкеры;

Классификация закладных изделий

Сварные закладные подразделяются на открытые и закрытые. По расположению анкерных стержней относительно оси плоского элемента они бывают:

• с наклонным положением;

• с перпендикулярным расположением;

• с параллельным расположением;

• комбинированного типа.



В проектной документации обязательно указывают характеристики прочности: предел текучести, относительное удлинение при разрыве, площадь сечения и другие параметры.

Производство закладных деталей

Изготовление элементов ведется строго по ГОСТ 10922-2012 и другим регламентам. В качестве материала используют сталь определенных марок.

Процесс включает несколько стадий:

1. Расчет нагрузок и подбор марки стали.
2. Маркировка и упаковка, оформление технической документации.
3. Подготовка материала: нарезка заготовок, зачистка торцов от заусенцев и шлака.
4. Дефектоскопия- выявление скрытых трещин и дефектов.
5. Сварка элементов и проверка качества швов.
6. Антикоррозийная обработка: оцинковка или иные покрытия.

Контроль качества ведется на каждом этапе- отклонения от стандартов недопустимы.

Где применяются закладные элементы

Закладные детали используют не только в строительстве зданий, но и при установке различных опорных конструкций.

Примеры применения: монтаж мачт освещения, консолей, флагштоков; возведение монолитных зданий, где они связывают металлический каркас с фундаментом; строительство ангаров, промышленных цехов и складов; монтаж мостов, эстакад и переходов; устройство фасадных систем и подпорных стен.

В промышленных объектах они соединяют колонны с фундаментами, балки с колоннами, плиты перекрытия с опорами.

Нормативная база

Надежность и качество закладных элементов регулируются целым рядом документов: ГОСТ 10922-2012, ГОСТ 57997-2017, а также техническими условиями (ТУ) на унифицированные закладные детали ЖБИ-конструкций.

Особенности монтажа

Строительные нормы указывают размеры, количество и глубину установки деталей. На практике применяют два основных способа:

• сквозной- стержень заранее вводится в отверстие и приваривается к пластине;

• слепой- фиксируется только с одной стороны конструкции.

Выбор метода зависит от типа закладной и особенностей сооружения.

Закладные детали- это неотъемлемая часть монолитного и сборного строительства. Они обеспечивают надежное соединение металлоконструкций и бетонных оснований, гарантируя долговечность и безопасность зданий и сооружений.

***

Құрылыстағы ендірілген бөлшектер - қолданылуы

Енгізілген бөлшектер - доғалық дәнекерлеу арқылы біріктірілген металл компоненттер. Олар темірбетон конструкцияларының беріктігін, қаттылығын және сенімді бекітілуін қамтамасыз ету үшін құрылыстың басында орнатылады. Ендірілген бөлшектердің арқасында ғимараттар мен құрылымдар ауыр жүктемелер кезінде де тұрақтылықты сақтайды.

1. Енгізілген құрылымдардың негізгі элементтері
2. Ең көп таралған түрлеріне мыналар жатады:
3. Якорьдер - жүктемені тірек тақталарынан бетон іргетасқа береді;
4. Якорь топтары - ығысу мен ығысуды қоса алғанда, күштерді біркелкі тарататын жалғанған шыбықтар;
5. Тірек тақталары - ендірілген бөліктен жүктемені қабылдап, оны якорьлерге береді;

Арматураланған якорьлер - қосымша тірек тақтасының болуымен ерекшеленеді.

Енгізілген бөлшектердің жіктелуі

Дәнекерленген ендірілген бөлшектер ашық және жабық болып бөлінеді. Якорь шыбықтарының жазық элементтің осіне қатысты орналасуына байланысты олар келесідей жіктеледі:

1. көлбеу;
2. Перпендикуляр орналасқан;
3. Параллель орналасқан;
4. Біріккен түрі.

Жобалау құжаттамасында беріктік сипаттамалары болуы керек: беріктік шегі, үзіліс кезіндегі созылу, көлденең қима ауданы және басқа да параметрлер.

Енгізілген бөлшектерді өндіру

Компоненттерді өндіру ГОСТ 10922-2012 және басқа да ережелерге қатаң сәйкес жүзеге асырылады. Материал ретінде болаттың нақты маркалары қолданылады.

Процесс бірнеше кезеңнен тұрады: Жүктемені есептеу және болат маркасын таңдау.

Материалды дайындау: дайындамаларды кесу, ұштарынан қылшықтар мен қождарды алып тастау.

Бұзбайтын сынау: жасырын жарықтар мен ақауларды анықтау.

Компоненттерді дәнекерлеу және дәнекерлеу сапасын тексеру.

Коррозияға қарсы өңдеу: мырыштау немесе басқа жабындар.

Таңбалау және қаптау, техникалық құжаттаманы дайындау.

Сапа бақылауы әр кезеңде жүргізіледі; стандарттардан ауытқуларға жол берілмейді. Енгізілген элементтер қайда қолданылады?

Енгізілген элементтер тек ғимарат құрылысында ғана емес, сонымен қатар әртүрлі тірек конструкцияларын орнатуда да қолданылады.

Қолдану мысалдары: жарықтандыру тіректерін, консольдерді және жалаушаларды орнату; монолитті ғимараттарды салу, мұнда металл қаңқаны іргетасқа жалғайды; ангарларды, өндірістік шеберханаларды және қоймаларды салу; көпірлерді, жол өткелдерін және жаяу жүргіншілер жолдарын орнату; қасбет жүйелерін және тірек қабырғаларын орнату.

Өнеркәсіптік нысандарда олар бағандарды іргетасқа, арқалықтарды бағандарға, ал еден плиталарын тіректерге жалғайды.

Нормативтік база

Кіріктірілген элементтердің сенімділігі мен сапасы бірқатар құжаттармен реттеледі: ГОСТ 10922-2012, ГОСТ 57997-2017, сондай-ақ темірбетон конструкцияларына арналған стандартталған ендірілген элементтерге арналған техникалық сипаттамалар (ТС).
Орнату ерекшеліктері

Құрылыс нормалары элементтердің өлшемдерін, санын және орнату тереңдігін көрсетеді. Іс жүзінде екі негізгі әдіс қолданылады:

• арқылы - шыбық алдын ала тесікке салынып, пластинаға дәнекерленеді;
• перде - ол құрылымның тек бір жағына бекітіледі.

Әдісті таңдау ендірілген бөліктің түріне және құрылымның ерекшеліктеріне байланысты.

Кіріктірілген бөлшектер монолитті және алдын ала құйылған құрылыстың ажырамас бөлігі болып табылады. Олар металл конструкциялар мен бетон іргетастардың сенімді байланысын қамтамасыз етеді, ғимараттар мен құрылыстардың беріктігі мен қауіпсіздігін кепілдейді.

***
