Решение для канализации Monojet

При проектировании населенных пунктов очень часто возникают затруднения с канализацией в отдельных домах или объектах, находящихся в отдалении от магистральной канализационной сети.

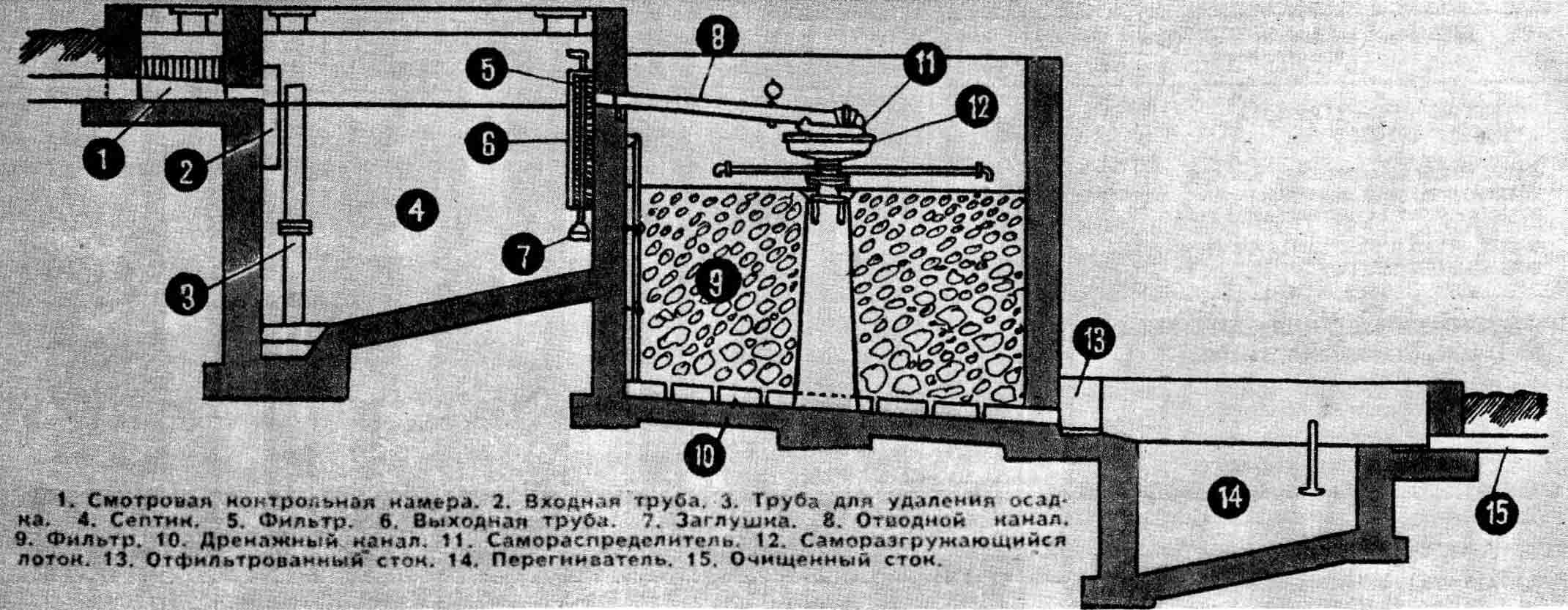

Чтобы обеспечить общественные здания, такие, как школы, сельские дома, больницы, небольшие заводы, лагери, строительные площадки необходимыми отводами, можно использовать специальные станции, хорошо очищающие стоки с минимальными затратами. На рисунке 1 представлен самодозатор автоматического действия, предназначенный для этих целей. Пройдя через него, стоки обезвреживаются и направляются непосредственно в реки, каналы и ирригационные системы. Эта установка также может быть применена для очистки стоков и отбросов от фермы, маслобойки, бойни и т. п.

Такая станция состоит из двух частей: предварительного септика (камеры отстаивания) и самого биологического фильтра. Стоки поступают через входную (погружную) трубу: твердые частицы, находящиеся в них, постепенно оседают на дно отстойника. Осветленная жидкость из септика переливается через входную трубу в отводной канал. Выходная труба снабжена ситом, которое задерживает ил или другие частицы, всплывающие на поверхность воды после поступления ее в отстойник. Фильтры могут удаляться и заменяться без перерыва работы очистки. Внизу выходной трубы имеется заглушка, которая препятствует попаданию выпавших твердых веществ из отстойника.

Из септика отстоявшаяся вода по отводному каналу поступает в самораспределитель, где она накапливается. После заполнения самораспределитель опрокидывается, и стоки переливаются в саморазгружающий поддон, в котором установлены лопатки (в виде турбины). Вода льется на лопатки и сообщает быстрое вращение распределительному устройству, из которого затем вытекает.

Распределитель состоит из двух, трех и четырех рукавов, каждый из них на конце снабжен соплом. Рукава продолжают вращаться за счет выходящего из сопел потока. Такое конструктивное решение не требует регулярного осмотра установки в отличие от стандартных разбрызгивающих механизмов.

После выхода из распределительного устройства сток пропускается через фильтрующий материал (им может быть металлургический кокс, жаропрочный клинкер, доменный шлак, доломитовый известняк, битый кварцевый камень). Под фильтром жидкость собирается в аэрационных дренажных каналах (полукруглые керамические трубы с боковыми отверстиями. По ним-то очищенный сток и поступает в отстойник-перегниватель или, если это не требуется, прямо в близлежащий водоем, реку, канал, ирригационную систему, в зависимости от местных условий.

Самодозатор сооружается диаметром от 1,5 до 9 метров. Оптимальная глубина фильтра 1,8 метра, но если перепад отметок земли ограничен, то допускается до 1,2 метра. Глубина фильтра от 1,8 до 1,2 метра эквивалентна соответственно перепаду отметок на очистных сооружениях от 2,4 до 1,8 метра. Когда есть насосная станция перекачки стоков, то всегда возможно иметь фильтр 1,8 метра глубины. Производительность его составляет 160 литров в сутки на квадратный метр. Зная глубину фильтра, можно подсчитать и его диаметр.

Необходимо также напомнить, что если в очистную станцию поступают измельченные отбросы, то объем септика и фильтрующего материала нужно увеличивать. Для школ, институтов и других подобных заведений, где имеют место залповые сбросы, устанавливаются буферные (регулирующие) отстойники, нормализующие процесс очистки. Перед сооружениями ставятся маслоуловители для отходов с больших кухонь.

Оборудование самодозатора диаметром в 9 метров пропускает стоки 70 домов, в которых проживает 280 человек. Для защиты от коррозии самораспределительный поддон и передвижные сопла подвергают горячей гальванизации. Сопла изготавливаются из бронзы, распределительные откидные рукава и брызгательные тарелки сопел — из нержавеющей стали. Схемы очистки могут быть сдвоенными.

Самодозатор автоматического действия, разработанный английской фирмой «Monojet», не отравляет атмосферный воздух, но все-таки его устанавливают как можно дальше от жилых построек из-за возможного появления запаха, возникающего при очистке септика. Созданная установка опробована Министерством коммунального хозяйства Англии и рекомендована для широкого использования. Она характеризуется максимальной очисткой при минимальных затратах.

А. Резников,
инженер
