Теплица - регулировка температурыПечать

Автомат проветривает теплицу

Опытные огородники знают, что парники и теплицы требуют повседневного обслуживания. И связано это главным образом с регулированием температуры. Естественно, возникает желание упростить это дело, по возможности автоматизировать.

Многие такие устройства излишне сложные в изготовлении, требуют станочных и сварочных работ, что доступно далеко не каждому.

Мною изготовлен и эксплуатируется термопривод для автоматического проветривания теплицы на принципе линейного расширения материалов. Преимущество термопривода перед многими другими решениями заключается в том, что он двустороннего действия, то есть может открывать и закрывать фрамуги на крыше или боковых стенках теплицы. Изготовить его по силам каждому, используя лишь слесарные инструменты.

автоматический регулятор температуры в теплице

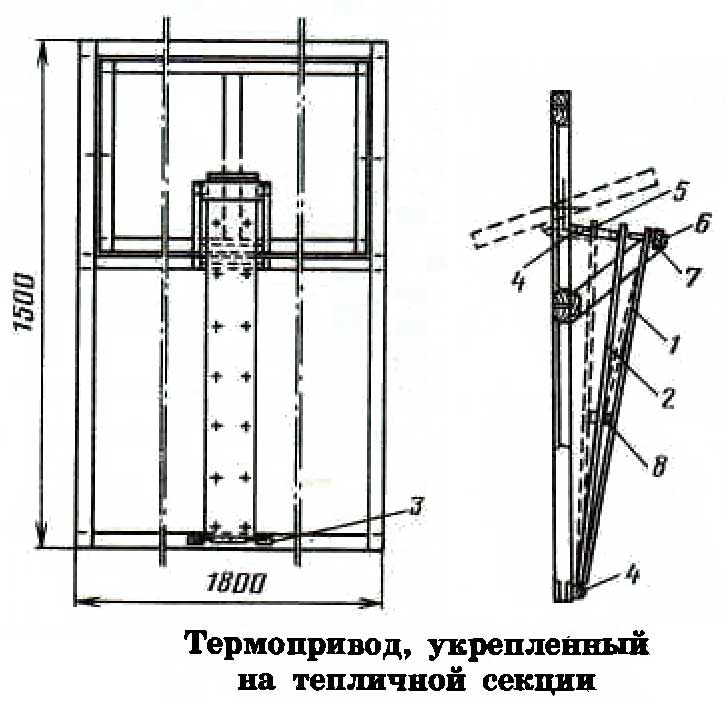

На рисунке видно, как термопривод открывает и закрывает остекленные фрамуги размером 600х1700 мм на боковых стенках теплицы. Цифрами 1 и 2 помечены внешний и внутренний термоэлементы, состоящие из пары материалов — железо листовое и винипласт (можно оргстекло), имеющие различные коэффициенты линейного расширения. Термоэлемент скреплен болтами М6 при температуре 20 ±2°. Высота, ширина и толщина железа и винипласта (оргстекла) выбрана в зависимости от размеров (площади) и веса фрамуги (пленочной или остекленной).

Обычно я использую железо оцинкованное толщиной 0,7 мм и винипласт толщиной 8 мм размерами 170х1100 мм. Внизу пара соединена между собой оконной петлей с удлиненной осью 3, которая устанавливается в отверстия кронштейнов 4, закрепленных на стенке теплицы. Вверху внутренний термоэлемент 2 при помощи двух шарнирных соединений, образуемых тягой и двумя кронштейнами 4, где роль оси выполняют болты М6, соединяющие между собой тягу и кронштейны. Верх внешнего термоэлемента 1 при помощи регулировочного болта 6 прикреплен к деревянной планке 7, а она, в свою очередь, крепится к стенке теплицы с помощью деревянных реек. Оба термоэлемента соединены между собой через распорную планку 8.

Термопривод действует так. Когда изменяется температура, внешний термоэлемент, изгибаясь или выпрямляясь, через распорную планку 9 перемещает внутренний термоэлемент, который, в свою очередь, деформируясь, через тягу 5 и шарнирные соединения открывает или закрывает фрамугу. Таким образом, оба термоэлемента действуют последовательно, увеличивая ход и усилия термопривода.

На необходимую температуру начала раскрытия фрамуг термопривод регулируется путем изменения расстояния внешнего термоэлемента от стенки теплицы при помощи регулировочного болта. В летнее время раскрытие фрамуги начинается в 8 ч, а полностью фрамуга закроется после 22 ч.

Конечно же, схема монтажа термоэлемента на стенке теплицы может быть и не такой, какой я предлагаю. Овощевод-любитель П. И. Черкасов, житель Петропавловска-на-Камчатке, поступил следующим образом: внизу термоэлемента прикрепил гвоздем к стенке теплицы, верх внешнего термоэлемента закрепил при помощи кола, вбитого в землю и соединенного со стенкой теплицы деревянной планкой, с помощью которой изменяет расстояние верхней части внешнего термоэлемента относительно стенки теплицы.

И. Егоров, овощевод-любитель
Московская область
1988
