DSPPA MA6200U микшер-усилитель, обзор и разборка
- 21 Sep 2025
- Акустические системы, динамики, усилители...
- 284 Прочтений
- 0 Комментариев
Как озвучить большие помещения?
Каждый из нас, бывая в тех или иных общественных заведениях, слышит музыку, какие-то сообщения, рекламные предложения. И мало кто задумывается - как все это работает? Оно и понятно - простым покупателям супермаркета, или посетителям стадионов, вокзалов, больниц и прочих заведений, этого знать ни к чему.
Но если вы сами владелец магазина или ресторана - вас это должно интересовать. Так как это действенные инструменты, например, бизнеса, а иногда необходимое оборудование, например в целях безопасности.
+ Щелкайте по фото, чтобв увеличить!
Технические моменты
В прошлой статье мы описали настенные трансляционные акустические системы DSPPA WL312B, а теперь остановимся на другом необходимом звене: это микшер-усилитель. Комбинированное устройство, которое совмещает в одном корпусе микшерный пульт и усилитель мощности, специально предназначенный для систем оповещения и фонового озвучивания. Он позволяет микшировать (смешивать) несколько источников звука (микрофоны, проигрыватели, радио) и усиливать этот смешанный сигнал для передачи на большое количество акустических систем, расположенных на большой площади.
Внешний осмотр
Упакован этот микшер-усилитель в стандартную серенькую упаковку, но все условия для безопасной транспортировки соблюдены - останавливаться на этом смысла нет.
Данное устройство DSPPA MA6200U имеет по центру передней панели сегментный светодиодный индикатор - он отображет минимум информации, тут же расположен IR-датчик и Bluetooth. Один порт USB и рядом стандартный микрофонный вход типа Jack. Затем ручки настройки громкости микрофонов, тембра, настройки шести зон, кнопка включения/отключения.

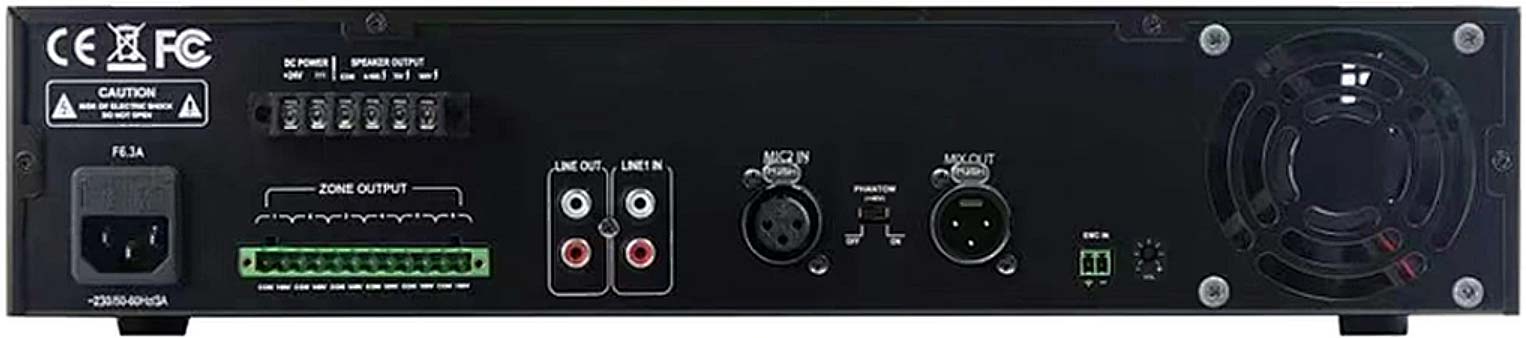

На обратной стороне разъем питания (стандартный компьютерный). Потом клеммники для подключения акустических систем. Потом четыре RCA разъема - линейный вход и выход. Микрофонный вход №2, разъем типа XLR... и прочие разъемы. Можно подключить и обычную АС на 4-16Ω или запитать устройство от источника полстоянного тока на 24 вольта. Также на задней панели мы видим вытяжной вентилятор охлаждения - так на сайте изготоыителя, а у нас что мы видим?..
Размеры этого блока 484 х 445 х 90 мм. Номинальная выходная мощность 200 Вт. Частотная характеристика 45~20000 Гц.
Что внутри DSPPA MA6200U
Китайцы были бы японцами, если бы свято следовали тому, что они показывают на своих официальных сайтах. Так и здесь - внешний отличий достаточно много, ну а что внутри?.. Выкрутив несколько винтов, снимаем верхнюю металлическую П-образную крышку, смотрим внутрь.

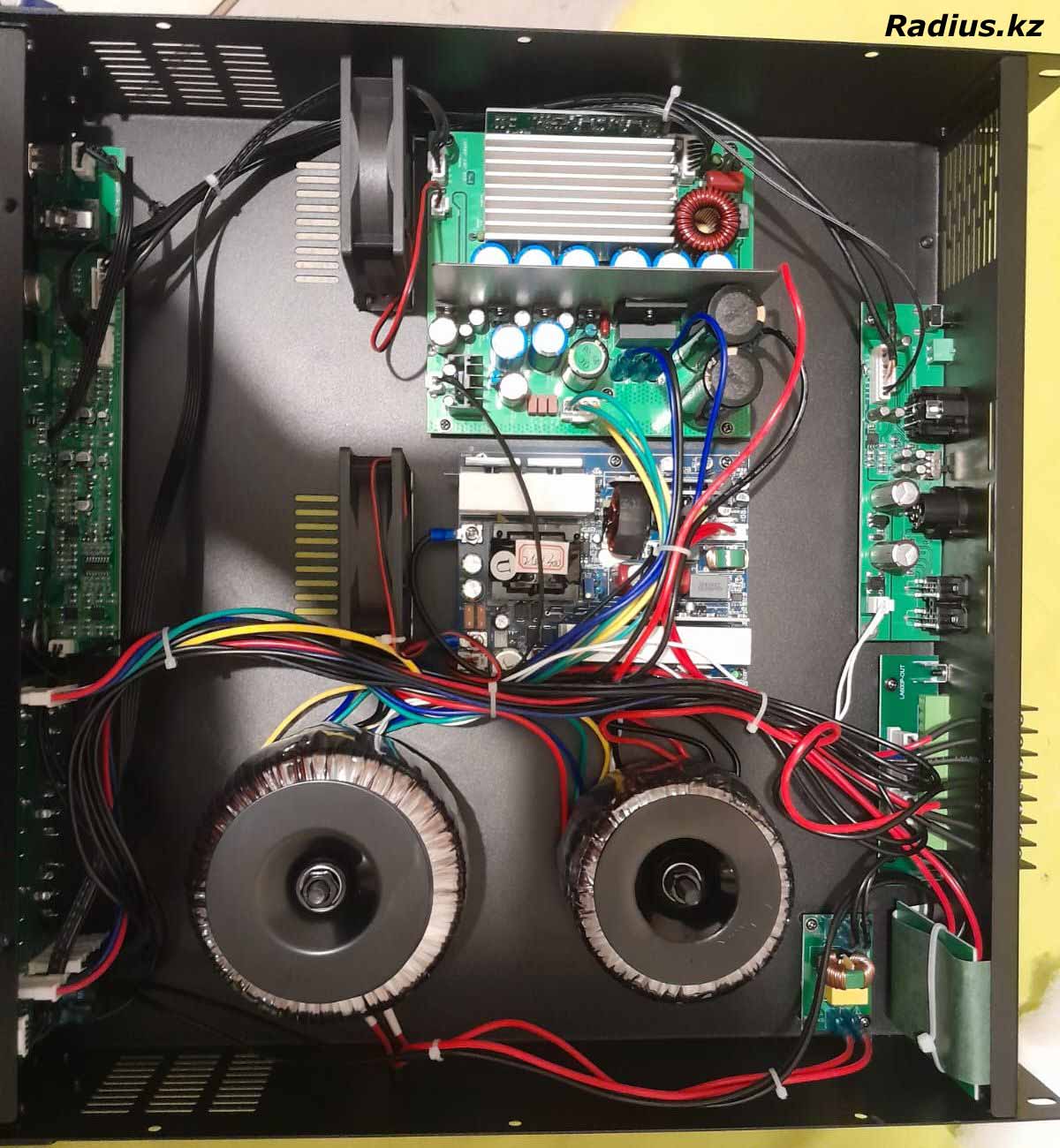

Конечно, вытяжного вентилятора на задней панели нет. Внутри видим два тороидальных трансформатора: большой питает все - на него идет напряжение 220 вольт, через простенький входной фильтр. Второй тороидальный трансформатор чуть меньшего размера - он питает акустические системы напряжением 70 или 100 вольт. Второй вентилятор обдувает радиаторы на плате смесителя (микшера) и УНЧ - аудиоусилителя.

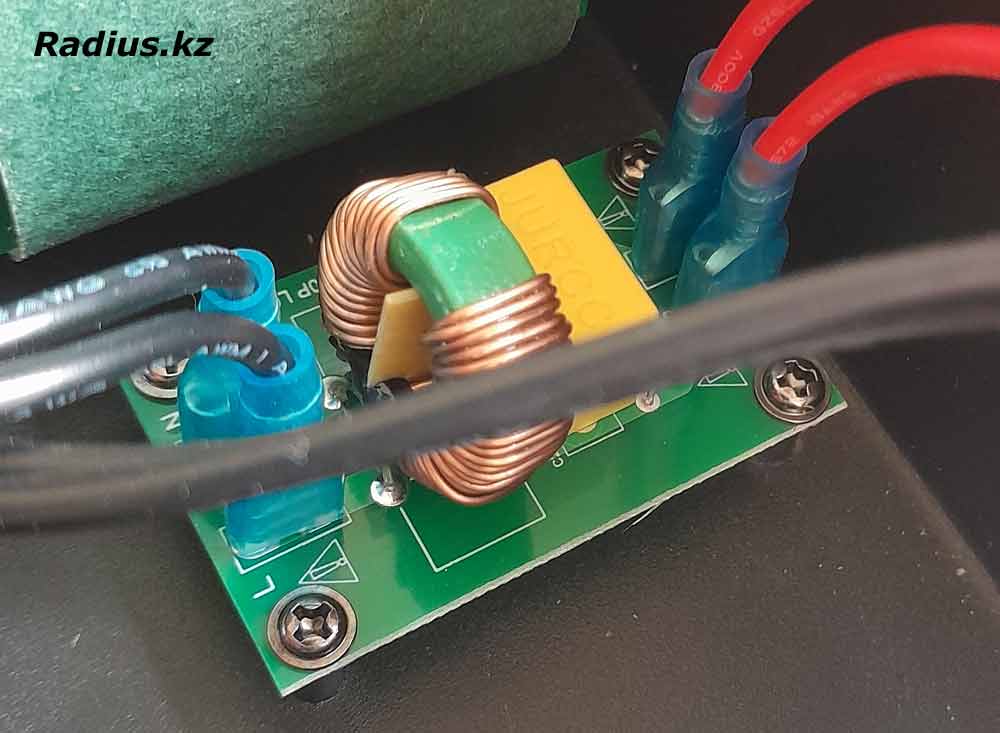

Фильтр - это тороидальный дроссель и поглощающий помехи конденсатор, вполне вероятно он и зашутниторован резисторами с обратной стороны платы.

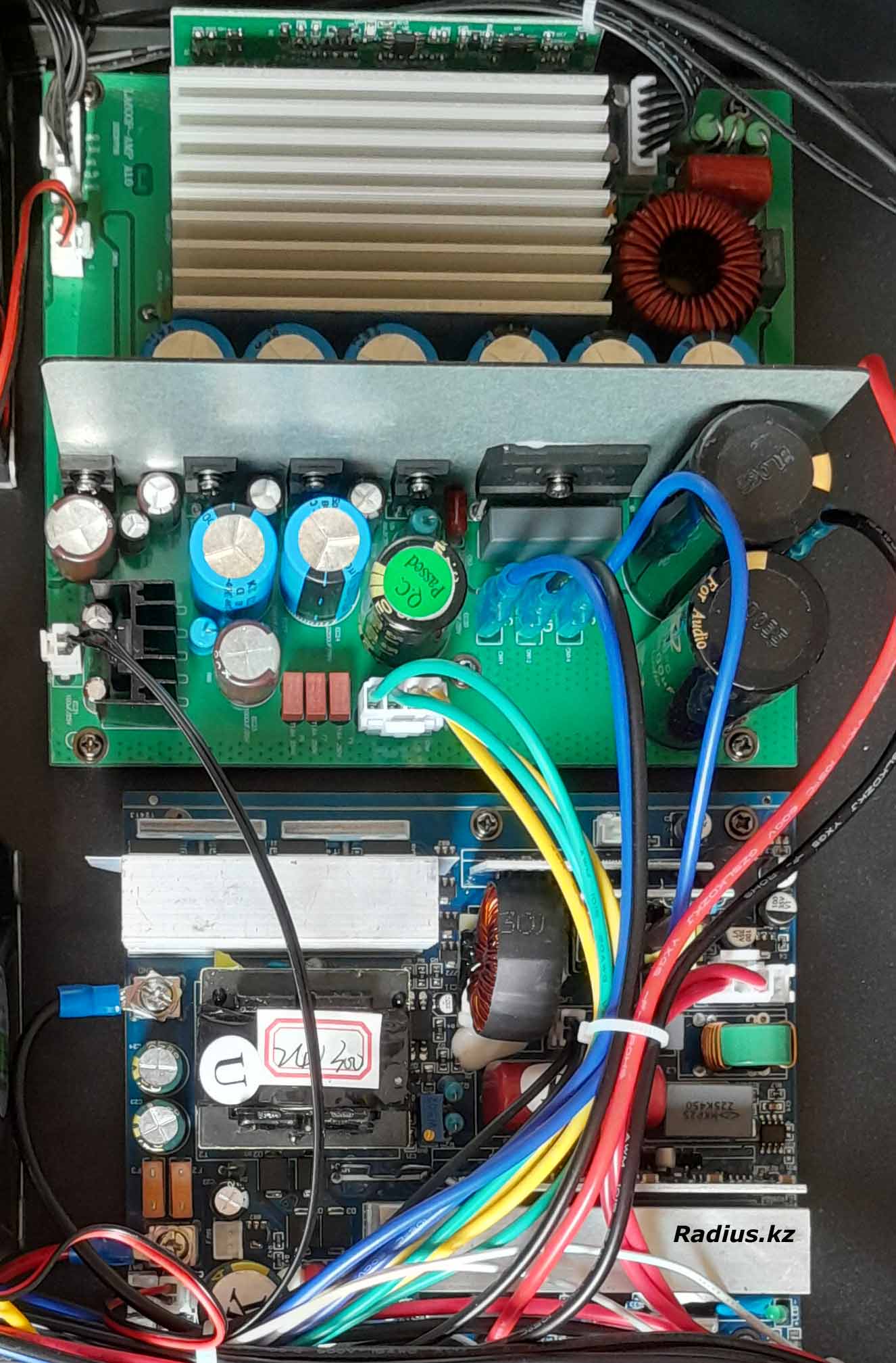

Далее провода (неплохие такие, матерые!) идут на плату импульсного БП, и оттуда расходятся по всем прочим платам (алюминиевые радиаторы на этой плате обдувает один вертикально поставленный вентилятор).

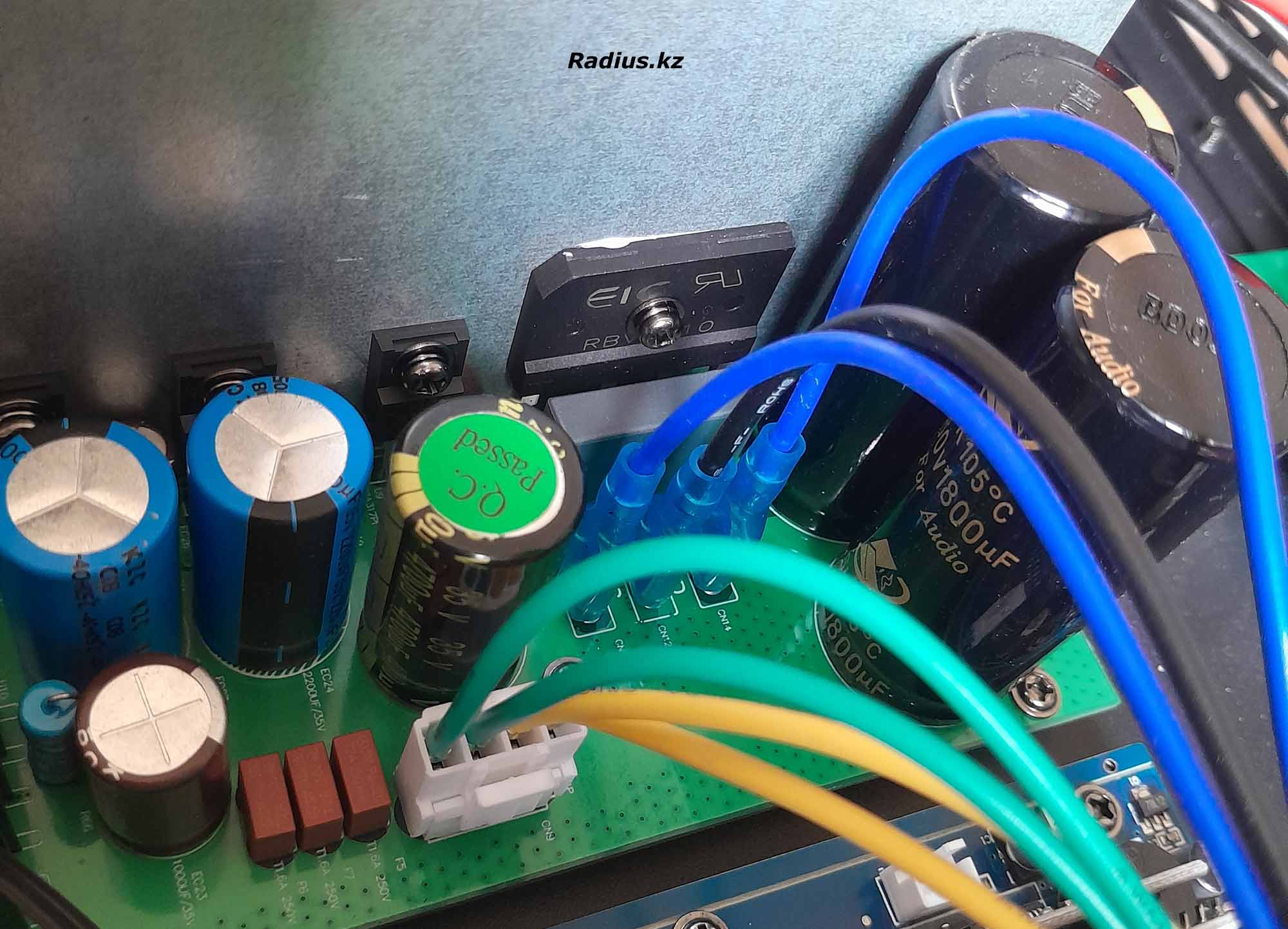

Радиатор и на нем мы видим: диодный мост RBV401, линейные стабилизаторы напряжения KIA7915Pi и KIA317Pi - отрицательной и положительной полярности.

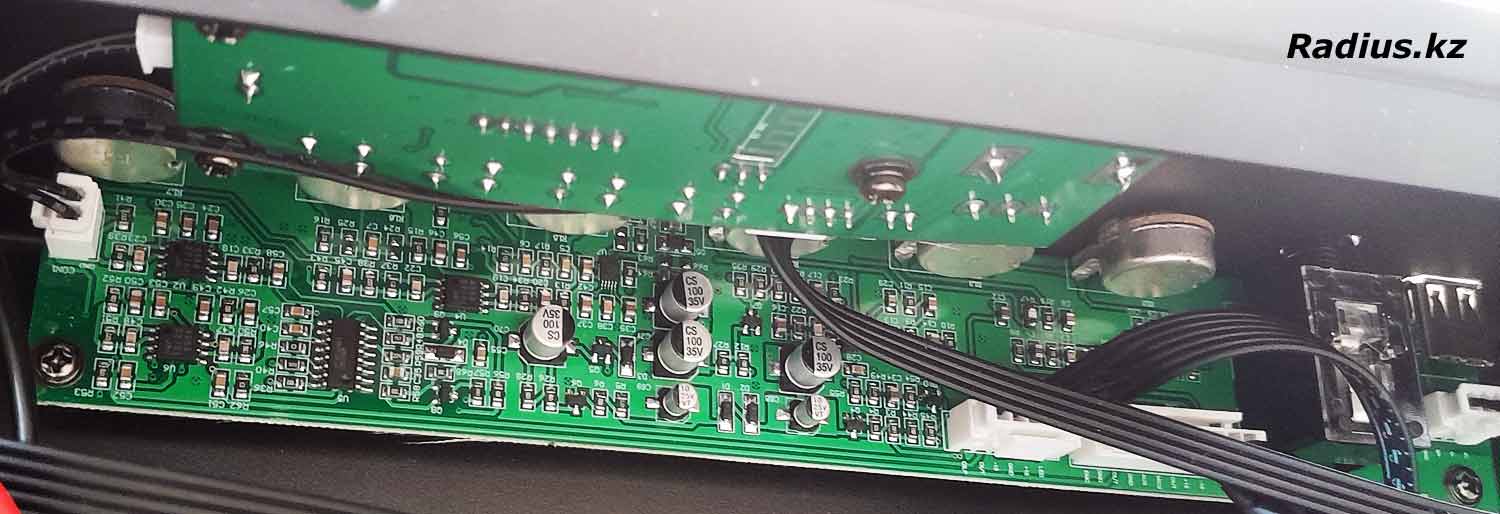

Плата передней панели, здесь распаяны все элементы регулировок по каналам, по тембру, громкости, в т.ч. и микрофона передней панели. Обеспечение работы USB, дисплея и ИК-датчика для работу ПДУ.

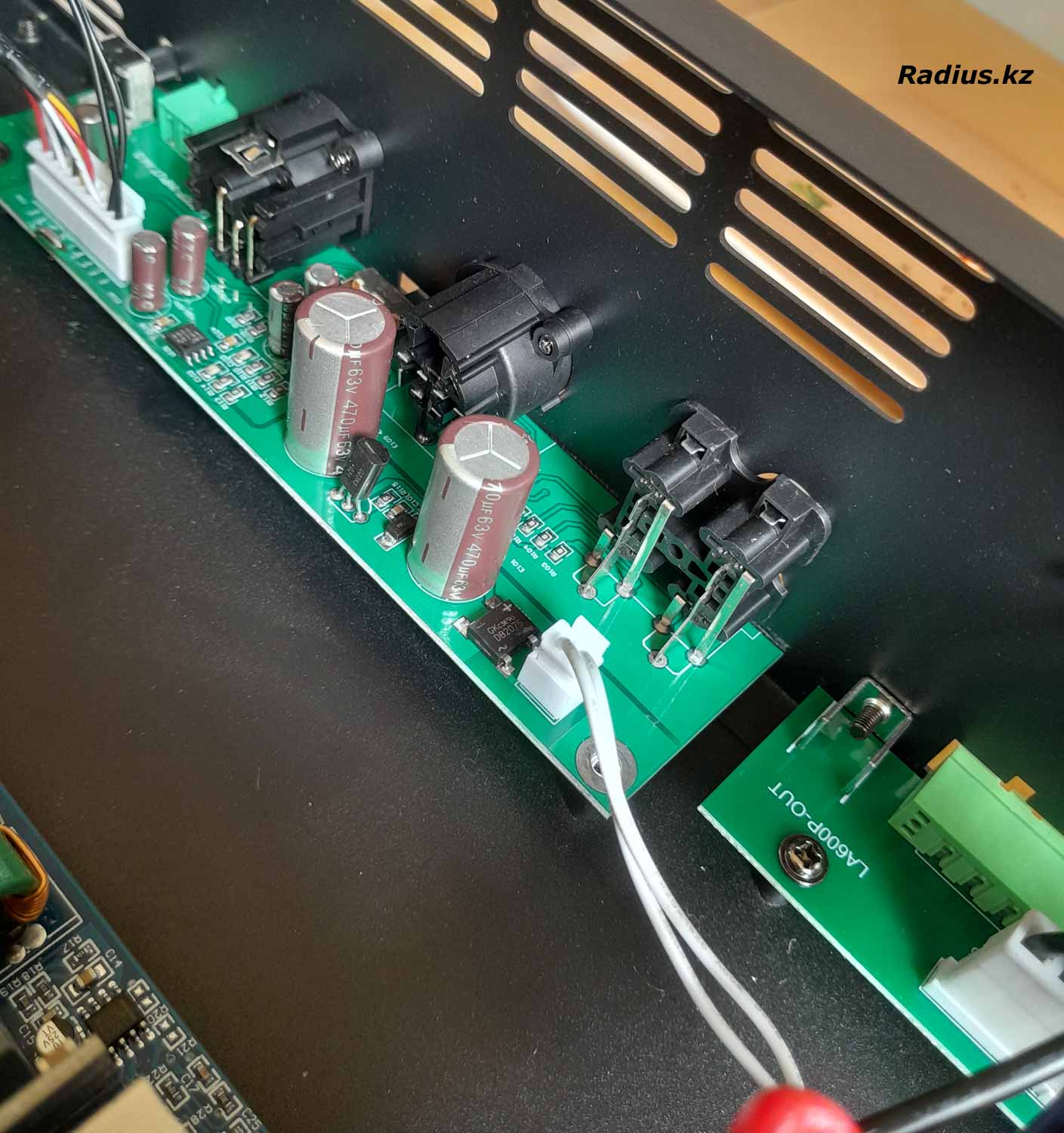

Платы на задней панели, здесь выходные и входные разъемы...

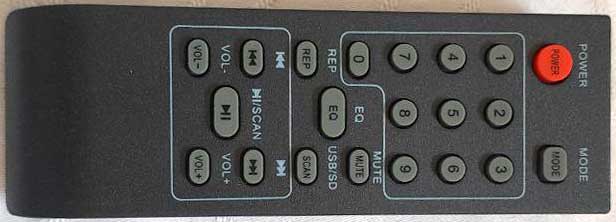

Пульт дистанционного управления DSPPA MA6200U - это маленький и простенький ПДУ на 21 кнопку управления.
Основные отличия от обычных аудиоусилителей
Хотя и обычные, и трансляционные усилители служат для усиления звукового сигнала, у них принципиально разные задачи и, как следствие, характеристики.
- Трансляционные усилители работают в режиме высокого напряжения (часто 70 или 100 В). Это позволяет передавать сигнал на большие расстояния по длинным кабелям с минимальными потерями мощности. Каждая акустическая система в такой системе оснащена понижающим трансформатором, который преобразует высокое напряжение в стандартное для динамика.
- Обычные аудиоусилители работают в режиме низкого сопротивления (4, 8 или 16 Ом). Они рассчитаны на короткие кабельные линии и напрямую подключаются к одной или двум акустическим системам, обеспечивая высокое качество звука.
- Трансляционные микшеры-усилители часто имеют встроенные дополнительные функции, необходимые для систем оповещения: приоритетные входы для микрофона (например, для объявлений), которые автоматически приглушают фоновую музыку.
- Источники сигнала, такие как Блютуз, USB, RCA. Можно подключать смартфон или МР3-плеер, компьютер и т.д.
- Возможность разделения на зоны, что позволяет независимо регулировать громкость или включать/выключать звук в разных частях помещения.
- Генераторы сигналов привлечения внимания (chime) или тревоги.
Обычные аудиоусилители (стереоусилители, усилители мощности) сфокусированы на максимально качественном воспроизведении звука. Их основная задача — точно и без искажений усилить сигнал для одной пары высококачественных колонок, поэтому они не имеют перечисленных выше функций.
Назначение и область применения
Трансляционные системы используются для фонового озвучивания и оповещения в общественных местах: магазины, торговые центры, вокзалы, школы, рестораны, офисы. Цель — донести информацию или создать фоновую атмосферу.
Обычные аудиоусилители предназначены для Hi-Fi и Hi-End аудиосистем, где главное — высочайшее качество звука для прослушивания музыки в домашних условиях или профессиональных студиях.
Подводим итоги
Усилитель + микшер DSPPA MA6200U недорогое и вполне качественное решение. Да, сделано по-китайски, но добротно. Решение универсальное, а в связке с акустическими системами DSPPA WL312B все это работает очень даже хорошо! Можно рекомендовать к использованию.
Удачи вам!
***
