Как установить скрытый сабвуфер

Мы твердо убеждены, что сабвуфер — один из самых важных, если не самый важный, элемент в системе объемного звучания. Однако мы также знаем, что его не всегда возможно разместить в комнате — по функциональным или эстетическим соображениям. В таких ситуациях встраиваемые в стену, пол и потолок сабвуферы позволяют добиться оглушительного, пробирающего до костей баса, который слышен и ощущается, но не виден. Разве это не круто?

Варианты сабвуферов: встраиваемые в пол/потолок и в стену

В целом, существует всего несколько различных типов напольных, потолочных и настенных сабвуферов. На мой взгляд, наименее привлекательным решением для домашнего кинотеатра является потолочный сабвуфер, представляющий собой просто стандартный потолочный динамик с большим излучателем и корпусом. Такие сабвуферы отлично подходят для многокомнатного воспроизведения музыки, но редко обеспечивают необходимый для домашнего кинотеатра уровень басов.

Стандартные встраиваемые сабвуферы предназначены для установки в стены из бруса 2x4 или 2x6, что существенно ограничивает возможности их проектирования из-за уменьшения объема и глубины корпуса для установки большого низкочастотного динамика. Для таких сабвуферов часто требуется большой вырез, что делает их скорее скрытым решением, чем действительно незаметным. Я выбрал третий вариант, который обеспечивает большую часть характеристик отдельно стоящего корпусного сабвуфера, но при этом полностью незаметен. Сабвуфер устанавливается в пол или потолок, используется стандартного типа вентиляционная решетка или что-то ароде этого.

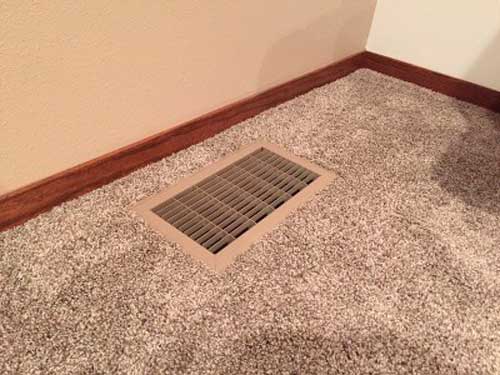

Напольная вентиляционная решетка для сабвуфера

В этой статье рассматривается конкретная модель сабвуфера RBH Sound SI-1010 . Размеры SI-1010 составляют 13-1/2" Ш x 42" В x 9" Г, поэтому он не поместится в стену, но подойдет для установки между балками перекрытия или стропилами в пол или потолок. Он оснащен двумя 10-дюймовыми динамиками, рассчитан на воспроизведение частот до 28 Гц и весит внушительные 68 фунтов. Я выбрал его, потому что мне нужен был сабвуфер, достаточно мощный, чтобы заполнить звуком большую комнату, достаточно качественно спроектированный, чтобы не беспокоиться о поломках, и с надежным усилителем, позволяющим точно настроить басы. Инструкции, описанные в этой статье, применимы к аналогичным сабвуферам любого производителя.

Как установить сабвуфер в пол или потолок

Определите идеальное место для размещения сабвуфера

Первый шаг — определить место установки сабвуфера. При напольной установке убедитесь, что вентиляционное отверстие не будет находиться на проходе и/или закрыто мебелью. Самое важное — как и при любой установке сабвуфера — местоположение может существенно повлиять на качество звука. Рассмотрите возможность использования настоящего микрофона и программного обеспечения, например, XTZ Room Analyzer Pro II, обзор которого мы публиковали , для измерения характеристик сабвуфера в разных местах комнаты. В качестве альтернативы можно использовать метод «ползания» сабвуфера — менее научный, но и менее дорогой (то есть бесплатный) способ определения оптимального места для его установки.

Определите, можно ли установить сабвуфер в выбранном месте

После того, как вы определились с идеальным местом для сабвуфера, необходимо выяснить, можно ли его установить именно там. Если сабвуфер будет стоять в полу, а у вас необорудованный подвал, просто быстро осмотрите его на наличие препятствий, таких как воздуховоды системы отопления и кондиционирования. Если подвал отделан, визуальный осмотр вентиляционных отверстий на обоих этажах даст вам общее представление о расположении воздуховодов. Если явных препятствий нет, обычно это вентиляционные отверстия и светильники, то следует вырезать в потолке одно отверстие, чтобы можно было заглянуть внутрь. Вместо профессионального эндоскопа используйте камеру и вспышку смартфона, чтобы лучше рассмотреть потолок. Чтобы убедиться, что вы осматриваете правильное пространство между этажами, просверлите отверстие на верхнем этаже, достаточно большое, чтобы в него можно было просунуть какое-либо сверло. В качестве сверла для самодельных целей обычно используют обрезанную металлическую вешалку для одежды. После того, как вы убедитесь в отсутствии препятствий, вырежьте отверстие, чтобы в него можно было просунуть весь сабвуфер.

Инструкция попроще - для установки в потолок. После выбора места для сабвуфера просверлите небольшое отверстие в потолке и вставьте выбранное вами сверло. Поднимитесь на чердак и найдите это сверло. Освободите место, чтобы обнаружить любые скрытые препятствия.

На этом этапе также убедитесь, что вы сможете доставить акустический кабель в нужное место. Помните, что акустический кабель может быть спрятан под ковром, за плинтусами, внутри стен и под карнизами. Практически всегда есть способ проложить незаметный акустический кабель в нужное место.

Вырежьте отверстие в полу/потолке

Теперь вы готовы вырезать отверстие для динамиков саба. Начните с измерения внутреннего края вентиляционного отверстия, затем отметьте отверстие на полу/потолке малярным скотчем. Далее, используя сверло-лопатку, просверлите отверстие в каждом углу выреза, достаточно большое для того, чтобы в него поместилось пильное полотно. Используйте пилу на ваш выбор – я предпочитаю лобзиковую пилу – для вырезания отверстия.

Если вы работаете с ковровым покрытием, используйте канцелярский нож, чтобы разрезать ковер и подложку, прежде чем использовать дрель или пилу. Это поможет предотвратить повреждение ковра пилой.

Если сабвуфер устанавливается в потолок, используйте пилу для гипсокартона вместо любого электроинструмента. Резать гипсокартон вручную проще и образует меньше пыли.

Установите сабвуфер

Если вы имеете дело с серьезным сабвуфером, таким как SI-1010 весом 31 кг, то для его правильного размещения потребуется определенная техника и сноровка, чтобы не повредить спину и не увидеть, как он провалится сквозь потолок. Независимо от того, устанавливаете ли вы сабвуфер в пол или потолок, не пытайтесь сделать это в одиночку. Попросите друга, члена семьи или соседа помочь.

Укладка в пол

В данном случае инструкции, предоставленные RBH, охватывают только установку в домах с прочными балками 2x10 или 2x12. Если у вас открытые фермы перекрытия или двутавровые балки, вам, возможно, придется немного импровизировать. Тем не менее, работа несложная, просто потребует немного больше планирования, времени и креативности с вашей стороны.

Независимо от конструкции вашего дома, начните с закрепления бруса 2x4 горизонтально между двумя балками перекрытия. Это послужит временной опорой, которая позволит вам поднять сабвуфер на место и перенести большую часть веса на брус 2x4. Я рекомендую иметь второй брус 2x4 под рукой, чтобы, как только сабвуфер будет поднят на место, можно было установить вторую временную опору, которая возьмет на себя оставшийся вес сабвуфера.

Обычно бруски 2x4 лежат горизонтально, но в данном случае их нужно было поставить вертикально, чтобы сабвуфер находился на достаточной высоте и не задевал водопроводную трубу.

Дальнейшая установка будет зависеть от конструкции вашего дома. Если у вас прочные балки 2x10 или 2x12, поднимите сабвуфер до упора в пол, а затем надежно закрепите его к дому, вкрутив саморезы через балки в боковые стороны. Я обнаружил, что использование обрезков дерева и клиньев для позиционирования сабвуфера, а затем предварительное сверление отверстий работает лучше, чем если бы кто-то пытался удерживать его на месте, пока вы спешно вкручиваете саморезы.

Если ваш дом построен с открытыми фермами или двутавровыми балками, вам придётся проявить немного больше изобретательности. Вы можете закрепить фанеру внутри ниши, а затем просверлить отверстия через неё и в боковую часть сабвуфера. В качестве альтернативы вы можете закрепить сабвуфер снизу, как показано на видео и фото выше. Выберите тот метод, который лучше всего подходит для вашей ситуации. Немного здравого смысла здесь очень поможет.

Монтаж в потолок

Установка в потолок намного проще, чем в пол, за исключением того, как занести сабвуфер на чердак. Нет хорошего способа поднять его по лестнице, но один совет: старайтесь не переносить его через чердак, балансируя на потолочных балках. Подложите под него какую-нибудь опору, например, фанеру, чтобы можно было по ней ходить. Представьте, что вы передвигаете сабвуфер по нижним балкам ферм — снизу это бруски 2x4. Что бы вы ни делали, будьте осторожны. На чердаке легко получить травму или провалить ногу сквозь потолок.

Когда сабвуфер будет установлен на своем окончательном месте, аккуратно положите его на гипсокартон, а затем вкрутите саморезы через балки перекрытия в боковую часть сабвуфера. Если вы опасаетесь, что сабвуфер провалится сквозь потолок, когда вы будете класть его на гипсокартон, временно закрепите один или два бруска 2x4 к потолку непосредственно под ним. Это поможет снять нагрузку с гипсокартона. Уточню: эти бруски 2x4 находятся с лицевой стороны гипсокартона, а не на чердаке. После того, как сабвуфер будет надежно закреплен на балках, снимите временные опоры и зашпаклюйте отверстия.

Подключите усилитель

Предполагая, что у вас уже есть акустические кабели, следующий шаг — соединить всё вместе. Подключите акустические кабели к сабвуферу и усилителю, затем подключите RCA-кабель от AV-ресивера к усилителю. Далее вам потребуется обратиться к руководству пользователя вашего AV-ресивера и усилителя сабвуфера, чтобы правильно настроить звук. На нашем сайте есть целый раздел, посвященный настройке сабвуфера, поэтому перейдите туда, чтобы узнать, как оптимизировать его работу.

Проверка

Не забудьте проверить работу вашего сабвуфера в составе всей акустической системы. Используйте максимально низкочастотные музыкальные треки (в интернете их найдете без проблем), на максимальной громкости (по нарастающей). Кто знает, может быть именно в этот момент затрещат стены и ваш дом просто обрушится... Как домик Ниф-Нифа или Нуф-Нуфа...

Ну, или соседи вызовут полицию, скорую медицинскую помощь и экстренную службу по отлову диких аудиофилов...

Заключение

Установка напольного или потолочного сабвуфера — довольно трудоемкий процесс, но результат того стоит. Независимо от того, хотите ли вы спрятать сабвуфер из эстетических соображений, защитить его от шалостей детей или просто освободить место на полу, этот тип сабвуфера станет отличным дополнением к любому домашнему кинотеатру. А еще лучше, два или четыре таких сабвуфера действительно наполнят комнату мощными басами, которые наверняка запутают гостей, когда они будут искать в комнате гигантские сабвуферы и не найдут их.

Клифф Хейн
