Цифровой видеорегистратор CTV-SE7204NG

Системы безопасности - актуальные и востребованные, экспертный анализ и обзор видеорегистратора.

Сегодня я рассмотрю цифровой четырех канальный видеорегистратор CTV-SE7204NG. Он является вполне доступным, простым и надежным.

+ Щелкайте по фото, чтобы увеличить!

Итак, сравнительно большая картонная коробка с пластиковой ручкой наверху. На коробке все лаконично и все на русском языке. Перечисленные основные возможности. На этикетке сбоку штрих код, тип - Digital Video Recorder. Модель CTV-SE7204NG... Дата изготовления - 2014 год.

Комплектация

Открываем коробку и достаем всю комплектацию: сам видеорегистратор в пакетике с защитными вставками по бокам, два бумажных мануала - Инструкция пользователя и Краткое руководство. Один маленький компакт-диск. В отдельной коробочке находится внешний блок питания, пульт дистанционного управления, оптическая USB мышка.

Видеорегистратор. Небольшой - 254 на 168 на 45 мм. Легкий - менее килограмма. Стальной корпус, пластмассовая мордашка.

На передней панели: логотип, ряды кнопок - частично дублирующие работу с ПДУ. Кнопка включения/выключения. Светодиодные индикаторы работы.

На задней панели входные и выходные разъемы: BNC и RCA, 15-контактный выход VGA и один HDMI. Два USB порта, один сетевой RJ45 - LAN, две группы подключения управляемых камер - RS485. Разъем блока питания.

На днище ряды вентиляционных отверстий, четыре ножки - две пластмассовые и две резиновые. Этикетка, которая, по сути, повторяет этикетку на коробке.

Блок питания обычный, модель KPC-024F 24W, на выходе он дает постоянный ток 12V на 2A.

Пульт дистанционного управления совсем простенький - прямоугольный, плоский, тонкий. На нем 39 кнопок управления, надпись DVR.

На обратной стороне схема установки батарейки - она типа CR2025, устанавливается в специальную обойму. Между контактом установлена защитная тонкая пластинка - чека. Перед началом работы ее надо выдернуть.

Мышка ничем не примечательная - маленькая, легкая и бросовая. Да ею, в общем-то, и работать придется достаточно редко. На обратной стороне этикетка: 3D Optical Mouse, модель M-2.

Компакт-диск, обычная CD-R болванка 8,9 см. На диске информации 171 Мб. Инструкции в электронной версии, программное обеспечение CMS для удаленного пользования видеорегистратором, проигрыватель, сборник ПО для мобильных устройств - также удаленная работа с регистратором. Программа для просмотра HDD на компьютере.

Бумажные инструкции две - краткая и полная, они вполне информативные и понятные, всё на русском языке.

Промежуточный итог: этот видерегистратор вполне может использоваться для работы в небольших компаниях - офисах, торговых точках, в многоквартирных жилых домах. Установка - https://mkd-moskow.ru - безусловно, должна быть доверена профессионалам. Так как это элемент системы безопасности, причем довольно важный, и потому случайные люди тут не нужны.

Разборка видео регистратора

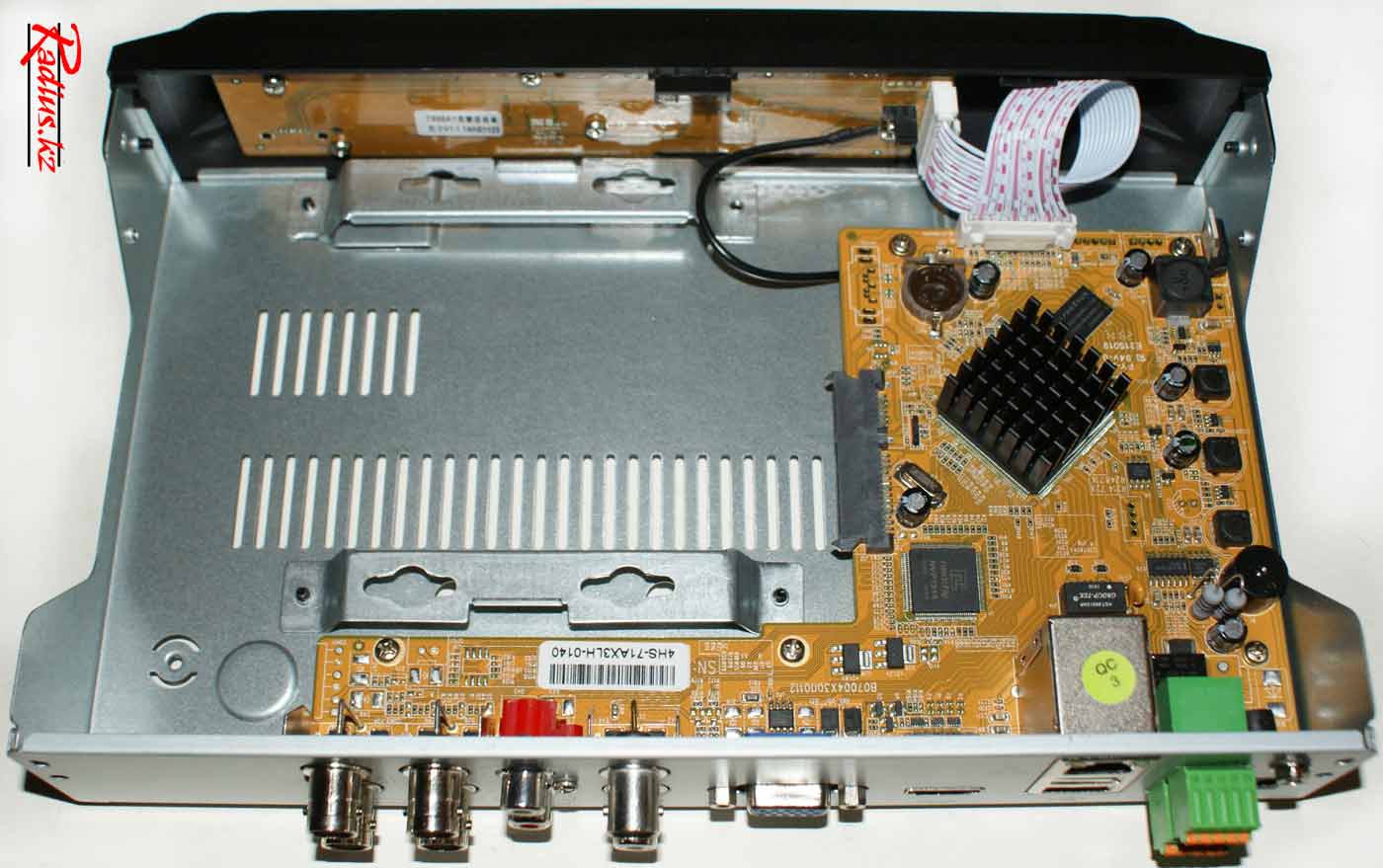

Прежде чем приступить к работе, надо установить в CTV-SE7204NG жесткий диск. Для этого откручиваем четыре винта, которые держат верхнюю П-образную крышку. Снимаем ее... Раз заглянули вовнутрь, опишем внутренности видеорегистратора. Внутри всего две платы - системная и плата передней панели - управления.

Системная плата, Г-образная по форме, двусторонний стеклотекстолит, покрытый желтым лаком. Под сравнительно большим алюминиевым радиатором черного цвета процессор. Так как радиатор приклеен намертво, рисковать не стал и что там за процессор осталось неизвестным...

Рядом чип оперативной памяти EtronTech EM6GD16EWXC-12H, объем 128 Мб, тип памяти DDR3.

Микросхемы: AT88SC, SP485EE, LM339. Четырех канальный 960H видео декодер с 5 канальным аудиокодеком Nextchip NVP1914. Прочие элементы: трансформаторная сборка для сетевого контроллера Group-Tek HST-0041SAR, стабилизатор питания L7805CV.

На плате маркировки: B07004X3000112, FY-2 E315019 (код принадлежит китайской компании QINGYUAN FUYING ELECTRONICS CO LTD). Этикетка с серийным номером. На плате масса разведенных и не распаянных мест.

Плата управления - плата передней панели. Все элементы спрятаны на другой стороне платы... Маркировка на плате: SL-D E324156 (код принадлежит китайской компании GUANGDONG SHUNDE SHUNYAN NEW MATERIALS CO LTD). Наклейка: 7000K1 V1.1 14HS1123

Теперь устанавливаем жесткий диск. Видеорегистратор поддерживает HDD до 4 ТБ, я поставил 2 ТБ жесткий диск от Seagate. Установка простая: в комплекте идут четыре винта, их слегка вкручиваем в нижнюю часть диска, вставляем шляпки этих винтов в отверстия салазок - монтажного места внутри регистратора. Затем двигаем диск - SATA разъемы на диске и на плате соединятся. Переворачиваем видеорегистратор и затягиваем винты через отверстия на днище (соблюдая меру, конечно). Закрываем корпус, подключаем камеру - это CTV-PRO2812-IR60H, подключаем видеорегистратор к монитору. Да, сейчас лучше всего пользоваться мышкой.

Как работать и настраивать видеорегистратор

Включаем видеорегистратор. На экране появляется логотип производителя CTV. Затем появляется окно выбора разрешения устройства отображения - монитора. Следующее сообщение - HDD не отформатирован! Можно отформатировать сейчас или сделать это позже.

Затем запускается Мастер начальной установки - установки даты, времени, часового пояса и т.д. Так же можно сделать позже.

Теперь мы видим рабочее окно - четыре камеры, внизу идет панель управления. Для настроек надо будет щелкнуть по второму значку и авторизироваться, по умолчанию это: логин - admin, пароль - 888888. Ввод осуществляется с помощью экранной клавиатуры.

Нет нужды описывать все пункты настроек и прочее - все это есть в руководствах (их можно также скачать на сайте производителя - ссылка ниже). Производитель - это конечно громко сказано, CTV - это вендор, реальный производитель видеорегистраторов - китайская компания Tongfang (Shenzhen) Cloudcomputing Technology Co., LTD

Стартовое окно установочного диска для видео регистраторов CTV

Программа для просмотра данных жесткого диска на компьютере
DVR hard disk file analysis tool V1.0.0 build 110725

Подведем итоги

Какой можно сделать общий вывод? Видеорегистратор CTV-SE7204NG вполне достойный и современный продукт, с доступной ценой, неплохой поддержкой. Далее мы постараемся разобраться с такими сложными вопросами: как прошить его на более современную версию прошивки? Или как быть, когда забыл пароль от этого устройства?

Михаил Дмитриенко для RADIUS.kz, Алматы, 2015 г.
