Ячейковый переплет рам

Есть много вопросов о том, как изготовить такой переплет. Расскажу об этом подробнее.

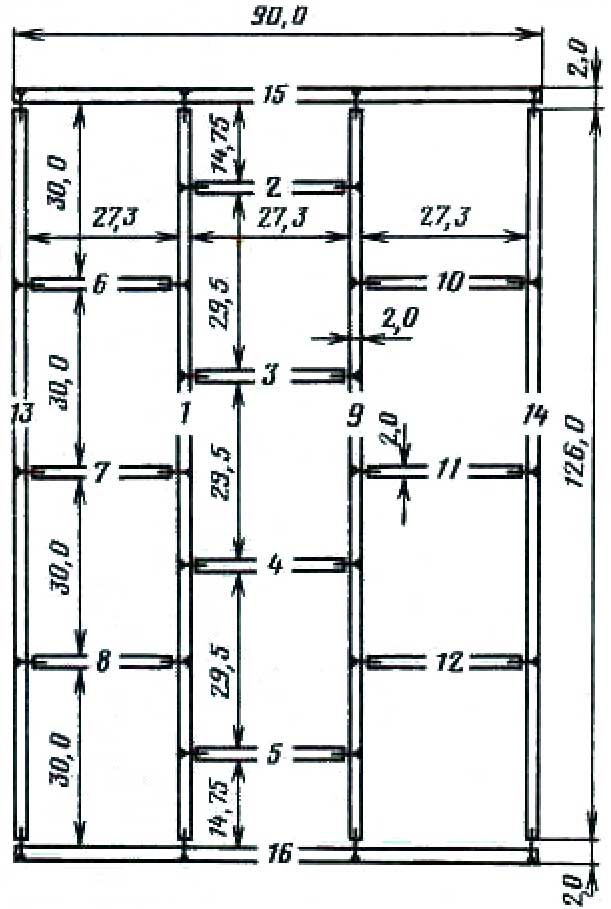

Рис. 1. Принципиальная схема рамы с ячейковым переплетом

Принципиальная схема рамы с ячейковым переплетом представлена на рис. 1. Параметры рам могут быть разными, но размер ячеек не должен быть более 40х40 см. Наилучший размер рам, я считаю, 90х130 см. Сечение реек (их делаю из сухой, не бывшей в употреблении древесины) 2х2 см. Рамы собираю из реек с помощью шурупов. Длина шурупов должна превышать толщину реек на 2,5-3,0 см. Шурупы выбираю с диаметром шляпки 3-4 мм. На каждой из длинных реек в строго определенных местах просверливаю дрелью сквозные отверстия. Места для этих отверстий размечаю на рейках по линейке с миллиметровыми делениями. Диаметр сквозных отверстий должен быть на 1 мм больше диаметра ножек шурупов, так шурупы легче загнать.

На торцах всех реек, кроме 15 и 16, просверливаю отверстия глубиной около 2 см. Они должны находиться точно на пересечении диагоналей торцовых срезов. Диаметр этих отверстий на 1,5—2,0 мм меньше ножек шурупов: так ввинченные в эти отверстия шурупы прочнее удерживаются в древесине, не расщепляя концов реек. При просверливании отверстий рейки зажимаю в тиски.

После сверления всех отверстий рейки прокрашиваю масляной краской со всех сторон, включая и торцовые срезы. Это продлевает срок службы рам.

Сборку рамы начинаю с поочередного привинчивания рейки 7 к торцам реек 2, 3, 4 и 5, а затем к торцам реек 6, 7 и 8. Аналогично рейку 9 привинчиваю к торцам реек 10, 11 и 12, а затем к свободным торцам реек 2, 3, 4 и 5. После этого к свободным торцам реек 6, 7 и 8 привинчиваю рейку 13, а к свободным торцам реек 10, 11 и 12 рейку 14. Заканчиваю сборку рамы привинчиванием на свои места реек 15 и 16.

При сборке рамы рейку вертикально зажимаю в тиски и уже к ней привинчиваю другую рейку.

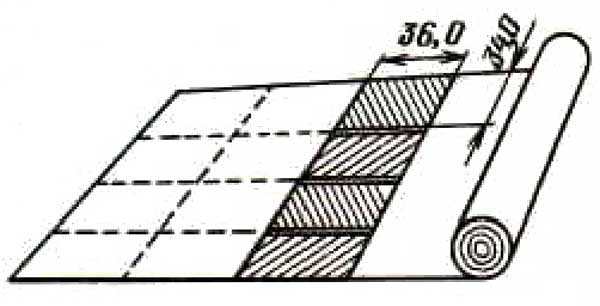

Рис. 3. Разметка пленки по трафаретам для раскроя на чешуйки

И вот рама собрана. Теперь на ее лицевой стороне (с закругленными ребрами реек и срезанными выступами) закрепляю чешуйки пленки. Если пленка высокого качества и отличается незначительной температурной усадкой, то ее закрепляю на раме целым куском. Для чешуйчатого покрытия пленку предварительно разрезаю на куски по размеру внешнего контура ячеек с увеличением его сторон на 2—3 см. Это увеличение гарантирует надежность перекрытия пленки на переплете рам. По такому размеру делаю четыре шаблона для раскроя пленки (рис. 3) и по ним шилом намечаю линию пореза. Режу пленку ножницами.

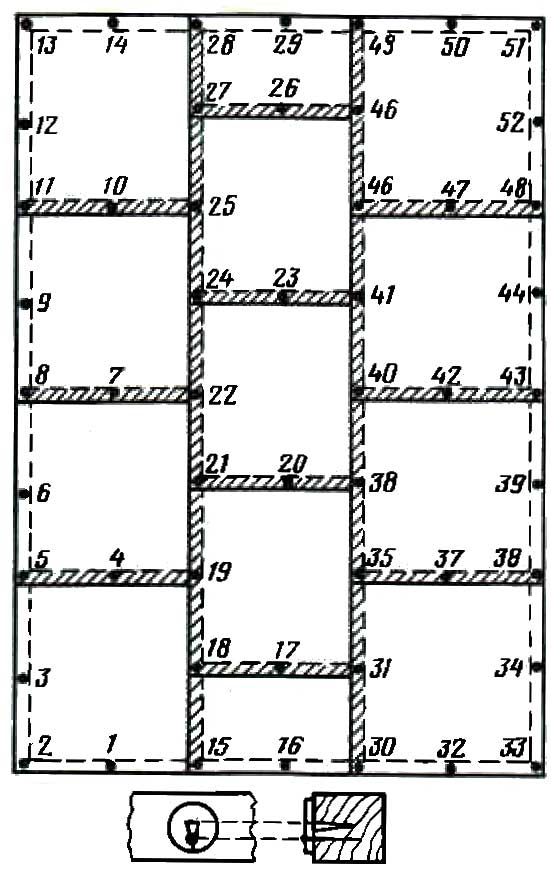

Рис. 2. Чешуйчатое покрытие рамы пленкой

Чешуйчатое покрытие делаю внахлест начиная с нижней левой ячейки рамы (рис. 2), Здесь пленку пришпиливаю только теми кнопками, которые не нужно будет снимать для закрепления пленки на вышерасположенных ячейках. Такими будут кнопки 1, 2 и 3. Вышерасположенный кусок пленки кладу на свою ячейку поверх ранее уложенного и пришпиливаю к раме кнопками 4 и 5, а затем кнопкой 6. Третий кусок укладываю поверх второго, пришпиливаю кнопками 7 и 8, а затем кнопкой 9. Так дохожу до конца колонки. В таком же порядке, идя снизу вверх, закрепляю куски пленки во второй и третьей секциях. Когда пленка будет пришпилена на всех ячейках рамы, закрепление кнопок усиливаю гвоздиками.

Ю. Поройков, овощевод-любитель
Московская область
